Күрделі профильді илектеу станы қатаң төзімділік кезінде сынықтарды қалай азайта алады?

Контур

• Күрделі профильдерді анықтаңыз және неге олар стандартты арналардан немесе қарапайым түтіктерден қиынырақ.
• Ең жиі кездесетін өндірістік бас ауруларын анықтаңыз: бұралу, садақ, серпіліс, беткі ақаулар және жиі түзетулер.
• Тұрақтылықты жақсартатын жабдықты және орнату мүмкіндіктерін түсіндіріңіз: қаттылық, орамды жобалау стратегиясы, басқарылатын қалыптау және кернеуді басқару.
• Толық сызықтың (шығыс → нивелирлеу → қалыптау → түзету → ұзындығы бойынша кесу) консистенцияға қалай көмектесетінін көрсетіңіз.
• Сатып алушыға бағытталған бақылау тізімін, шешімдер кестесін және анық жиі қойылатын сұрақтар бөлімін қамтамасыз етіңіз.

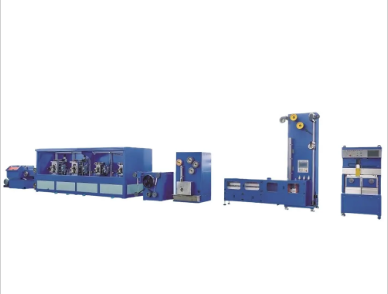

Күрделі профильді прокат станының шын мәнінде не істейді

A Кешенді профильді прокат станыбірнеше радиустары, қадамдары, еріндері, ығысулары және функционалдық ерекшеліктері бар бөліктерді (көбінесе бір өту ретімен) қалыптастыру үшін құрастырылған. ұзындығы, ені және қалыңдығы бойынша геометрияны басқару кезінде. Қарапайым пішіндермен салыстырғанда, күрделі профильдер шағын вариацияларды күшейтеді: жолақ қалыңдығындағы, катушкалар жинағындағы, майлаудағы немесе кірісті туралаудағы шамалы өзгерістер бұралу, «күлімсіреу», садақ немесе біркелкі емес фланец биіктіктері ретінде көрінуі мүмкін.

Негізгі мақсат тек «пішінді қалыптастыру» емес. Солай істеп жатырболжамды түрде, ауысымнан кейін ауысым, орамнан кейін катушка—тұрақты қолмен бұраусыз. Дәл осы жерде диірменнің қаттылығы, стендті туралау, шиыршықтарды құрастыру стратегиясы және процесті басқару тұрақты сызықты кернеулі сызықтан бөледі.

«Қағаздағы мінсіз» профильдерінің артындағы ауырсыну

Күрделі бөлімдер жиі болжамды тәсілдермен сәтсіздікке ұшырайды. Ескі жабдықты ауыстыру немесе өндіріс көлемін ұлғайту кезінде сатып алушылар көп айтатын мәселелер мыналар:

• Бұрау және бұрау:Профиль ұзындығы бойымен айналады немесе бүйіріне қисайып, төменгі ағында орнату мәселелерін тудырады.
• Толқындылық пен садақ:Тұрақты емес қалыптасатын энергия немесе қалдық кернеу тегіс отырмайтын немесе таза жиналмайтын бөлікті қалдырады.
• Серпінді дрейф:«Бірдей параметр» бірдей өлшемді бермейді, әсіресе катушка сипаттары өзгерген кезде.
• Жиектердегі жарықтар мен беткі белгілер:Ерте стендтерді шамадан тыс толтыру, нашар орамды өңдеу немесе дұрыс емес майлау ақауларды тудырады.
• Баяу ауысулар:Орамды өзгерткеннен кейін тым көп сынақ және қателіктерді теру өткізу қабілетін азайтады.
• Орамның басында/соңында жоғары сынықтар:Енгізудің тұрақсыздығы және кері әсерлер тез жиналатын қалдықтарды тудырады.

Олардың көпшілігі «оператор проблемалары» емес. Олар жүйелік мәселелер: теңестіру, қаттылық, бағыттау және қалыптасу жолы стрессті қалай басқарады.

Диірменді дұрыс орнату өлшемді ауытқуды қалай шешеді

Жақсы жобаланғанКешенді профильді прокат станыалдымен тұрақтылыққа, содан кейін жылдамдыққа назар аударады. Ол әдетте құрылымдық дизайн қоспасы арқылы нәтижелерді жақсартады және смарт конфигурация — профиліңізге, материал ауқымына және төзімділік талаптарына байланысты.

1) Орнында қалатын қаттылық пен туралау

• Қаттылығы жоғары тіректер мен тұрақты негіз құрылымдары өлшемдердің өзгеруі ретінде көрінетін микро ауытқудың алдын алуға көмектеседі.
• Қайталанатын түзетулер (анық шкалалармен немесе цифрлық көрсеткіштермен) «тайпалық білімге» тәуелділікті азайтады.
• Тұрақты мойынтірек және шпиндель сапасы сезімтал беттердегі діріл белгілерін азайтады.

2) Стресті мәжбүрлеудің орнына басқаратын жолды қалыптастыру

• Прогрессивті қалыптау жиек кернеуін және крекинг қаупін азайту үшін тіректер бойынша деформацияны таратады.
• Бағытталған қалыптау және дұрыс бүйірлік тіреу оның басталуына дейін бұралудың алдын алады.
• Бұзылатын тіректерді, фигураларды және өлшемдерді стратегиялық пайдалану геометрияның соңғы бақылауын жақсарта алады.

3) Алғашқы 50 метрді қорғайтын кіру және кернеуді бақылау

• Жақсырақ ағыту, түзету және тегістеу катушкалар жиынтығын азайтады және диірменге тұрақты «бастапқы материал» береді.
• Бірінші тіректерге тұрақты бағыттау қайталануды жақсартады және іске қосу сынықтарын азайтады.
• Ұзын сызықтар үшін біріктірілген кернеу немесе жылдамдықты үйлестіру күрделі мүмкіндіктерді бұрмалайтын нәзік тартуды болдырмайды.

4) Маңызды жерде түзету және пішіннен кейінгі түзету

• Кірістірілген түзеткіштер мен түзеткіш блоктар иілу мен толқын тудыратын қалдық кернеу әсерлерін жоюға көмектеседі.
• Сенімді өлшеуі бар ұзындықты кесу жүйелері ұзындықтың өзгеруін азайтады және төменгі ағынды құрастыруды жақсартады.

Әдеттегі жол конфигурациясы және опциялары

Күрделі профильдерге арналған көптеген өндіріс желілері бірдей «омыртқаны» қамтиды, содан кейін төзімділік мақсаттары мен бөлік геометриясына негізделген опцияларды қосыңыз. Жабдықтаушылар ұнайдыJiangsu Youzha Machinery Co. Ltd.жабдықты өнім тобына сәйкестендіру үшін конфигурацияланатын сызық конструкцияларын әдетте қолдайды бір профильді барлығына ережелер орнатуға мәжбүрлеудің орнына.

• Бостырғыш + катушкаларды өңдеу:тұрақты азықтандыру, қосымша гидравликалық кеңейту, катушкалар және қауіпсіздік блоктары.
• Тегістеу/түзеу:катушкалар жадын азайтады және енгізу консистенциясын жақсартады.
• Азықтандыру және бағыттау:бүйірлік бағыттағыштар, кіріс үстелдері және бірінші тіректерді тұрақтандыруға арналған туралау құралдары.
• Стендтерді қалыптастыру:профиль айналасында жобаланған реттілік; процеске байланысты басқарылатын/қозғалмайтын тіректерді қамтуы мүмкін.
• Кірістірілген түзету:профиль әрекетіне байланысты түзеткіштер, бұралуды басқару немесе өлшемдер.
• Ұзындығы бойынша кесу және жүгіру:ұшып кетуді тоқтату немесе тоқтату-қосу, өлшеу, жинақтау және дайын беттерді қорғау.

Сатып алушылар мен инженерлер үшін таңдауды тексеру тізімі

Машиналарды салыстырған кезде жылдамдыққа немесе стенд санына назар аудару оңай. Күрделі профильдер үшін жүйенің қалай қорғайтынын бағалау жақсы әдіс болып табылады қайталану мүмкіндігін және араласуды азайтады.

• Профиль отбасы сәйкестігі:Сіз бір бөлікті немесе көптеген ұқсас пішіндерді жасайсыз ба? Модульдік құрал стратегиясы шикі жылдамдыққа қарағанда маңыздырақ болуы мүмкін.
• Материал ауқымы:Қалыңдығы, аққыштық күші, жабындар және рұқсат етілген бет белгілері орамды аяқтау және қалыптау тәсілін бағыттауы керек.
• Төзімділік мақсаттары:Диірменді көрсетпес бұрын сапаға сыни өлшемдерді (фланец биіктігі, тордың ені, метрдегі бұралу, иін шектеулері) анықтаңыз.
• Ауысу күтулері:Құрал қаншалықты жиі өзгереді? Қайталанатын параметрлерді, анық реттеу сілтемелерін және тиімді қол жеткізуді іздеңіз.
• Оператордың жұмыс жүктемесі:Тұрақты жүгіру кезінде қандай түзетулер күтіледі? Сіздің мақсатыңыз «бала күту және қуу» емес, «қою және жүгіру».
• Сапа жоспары:Қандай өлшеу және сынама алу әдістерін қолданатыныңызды (және сызық дизайны оларды қалай қолдайтынын) растаңыз.
• Сатудан кейінгі мүмкіндік:Құралдың нақтылануы, қосалқы бөлшектердің болуы және қашықтан қолдау көрсету сіздің ұзақ мерзімді жұмыс уақытыңызды шеше алады.

Ауырсыну нүктелері және практикалық қарсы шаралар

Процесті бақылау және нәтиже беретін сапа әдеттері

Жабдық маңызды, бірақ тәртіп нәтижені көбейтеді. Ең тұрақты профиль сызықтары бірнеше әдеттерді бөліседі:

• Іске қосу тәртібі:жылдамдықты көтеру алдында кірістің туралануын, бағыттаушы контактіні және бірінші тірек параметрлерін тексеріңіз.
• Бірінші баптың бақылау нүктелері:критикалық сапаға дейінгі өлшемдерді ертерек өлшеңіз және соңғы «жақсы» параметрлерді жазыңыз.
• Катушканың қадағалануы:бөрене катушкасының идентификаторы, қалыңдығы және негізгі сипаттары, осылайша өлшем дрейфін материалмен байланыстыра аласыз.
• Беттік қорғаныс:орама құралдарын таза ұстаңыз, қоқыстарды бақылаңыз және дайын профильдерді ағып кету/қабаттау кезінде қорғаңыз.
• Шындыққа сәйкес келетін тренинг:операторларға әрбір реттеу шын мәнінде не әсер ететінін үйрету (бұралу мен садақ пен фланец биіктігі).

Қайталануға арналған техникалық қызмет көрсету және құрал-саймандық тәжірибелер

Күрделі профильдер кішігірім механикалық босаңсуды жазалайды. Егер қайталану кенеттен нашарласа, бұл көбінесе орамның дизайны емес - бұл тозу, ойнау немесе ластану.

• Мойынтіректерді және туралауды тексеру:діріл мен белгіге айналатын ерте сусымалылықты анықтау үшін тексерулерді жоспарлаңыз.
• Құралдарды сақтау:орамдарды дұрыс сақтаңыз, дайын беттерді қорғаңыз және жөндеу тарихын құжаттаңыз.
• Бағыттауыштар мен жанасу беттері:тозған бағыттағыштар бұралуды тудыратын асимметриялық күштерді енгізуі мүмкін.
• Майлау және тазалық:дәйекті майлау жылу мен беттің зақымдалуын азайтады; тазалық ендірілген сызаттардың алдын алады.
• Қосалқы бөлшектердің дайындығы:қолдағы маңызды тозу компоненттері тоқтау уақытын азайтады және сапаны нашарлататын «уақытша түзетулерді» болдырмайды.
