PV шина таспасын өндіру желісі

GRM PV шина таспасы өндірісі TU1 оттегісіз мыс дөңгелек сымын жоғары дәлдіктегі қалайы қапталған жалпақ өткізгіш таспаға үздіксіз өңдеуге арналған. Бұл желі PV өзара байланыс таспасы, шиналық лента және шағылыстыратын шиналық таспаны өндіруге жарамды.
Толық желі сым тартуды, дәлдікпен илемдеуді, үздіксіз күйдіруді, флюсті өңдеуді, ыстық қалайы жабындысын және автоматты қабылдауды біріктіреді. Бұл PV таспа өндірушілеріне ені мен қалыңдығының дәлдігін, қалайы жабынының сапасын, жолақ түзулігін және орамның консистенциясын басқаруға көмектеседі.

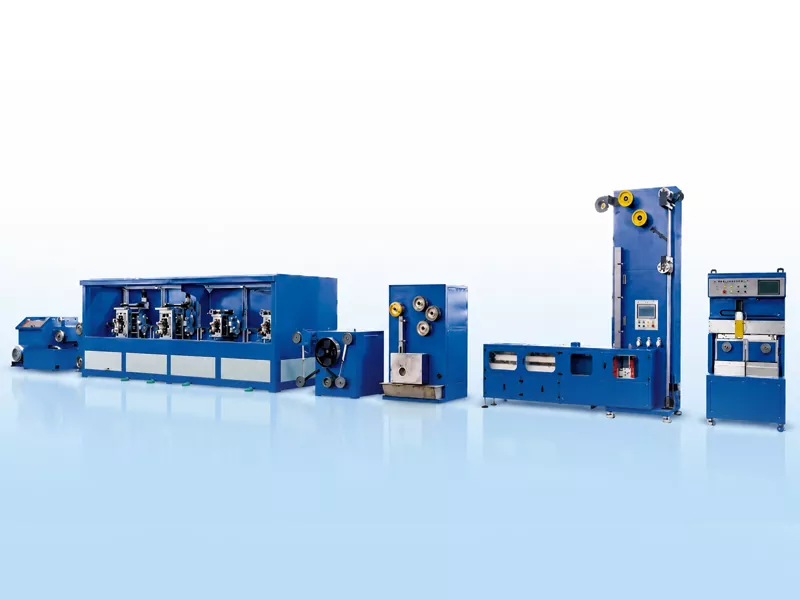

GRM шина таспасын өндіру желісінің ұзындығы шамамен 26 м және ені 3 м, желінің жалпы салмағы шамамен 14 тонна. Дизайн жылдамдығы мыс сым өлшеміне, дайын таспа өлшемдеріне, қалайылау жылдамдығына және алу әдісіне байланысты 150 м/мин дейін жетуі мүмкін. Әдеттегі өндіріс жағдайында ай сайынғы өнім шамамен 60-80 тоннаға жетуі мүмкін.

Сұрау жіберу

Өнім Сипаттамасы

Мыс сымнан дайын шина таспасына дейін

PV шина таспасын өндіру желісі негізінен шикізат ретінде мыс сымды пайдаланады. Сым алдымен илемдеу үшін қажетті диаметрге дейін тартылады, содан кейін көп тірек дәлдікпен илемдеу арқылы жалпақ таспаға айналады. Прокаттан кейін мыс жолағы оның механикалық қасиеттерін реттеу үшін үздіксіз жасытудан өтеді, содан кейін флюсті өңдеу және ыстықтай қалайы жабыны жүзеге асырылады. Соңында, дайын таспа автоматты қабылдау жүйесі арқылы катушкаларға немесе құймақ орамдарына оралады.

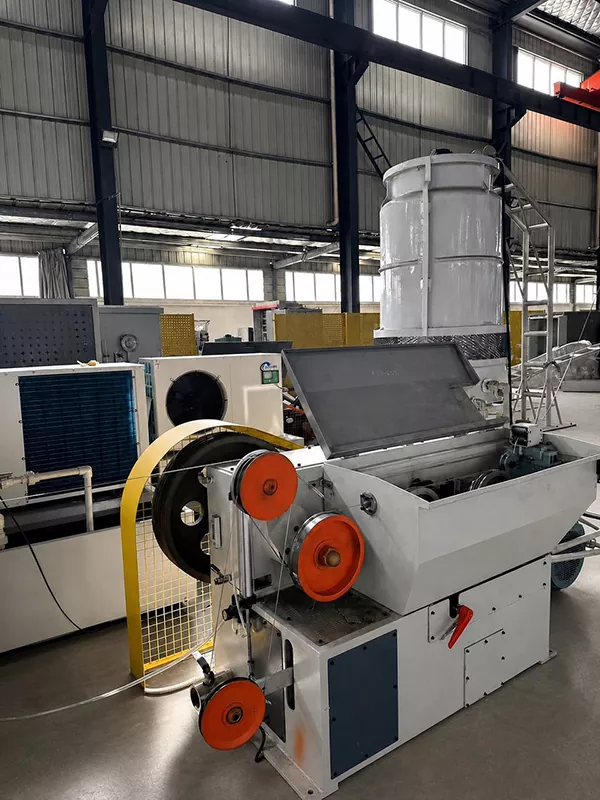

Сурет салу машинасы

Мыс сым штамптар арқылы диаметрі 2,6-3,0 мм, прокатқа дайын болады.

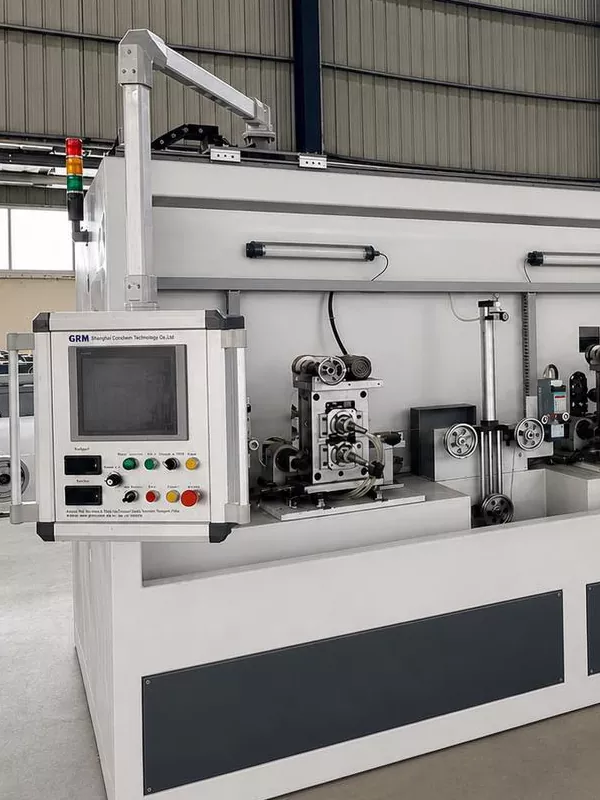

4 Орамдық тірек

Дөңгелек мыс сым ені мен қалыңдығының дәлдігі бақыланатын жалпақ таспаға оралған.

Күйдіру

Мыс таспасының механикалық қасиеттерін жақсарту үшін инертті газды қорғау және айналмалы суды салқындату арқылы қысқа тұйықталу жасыту қолданылады.

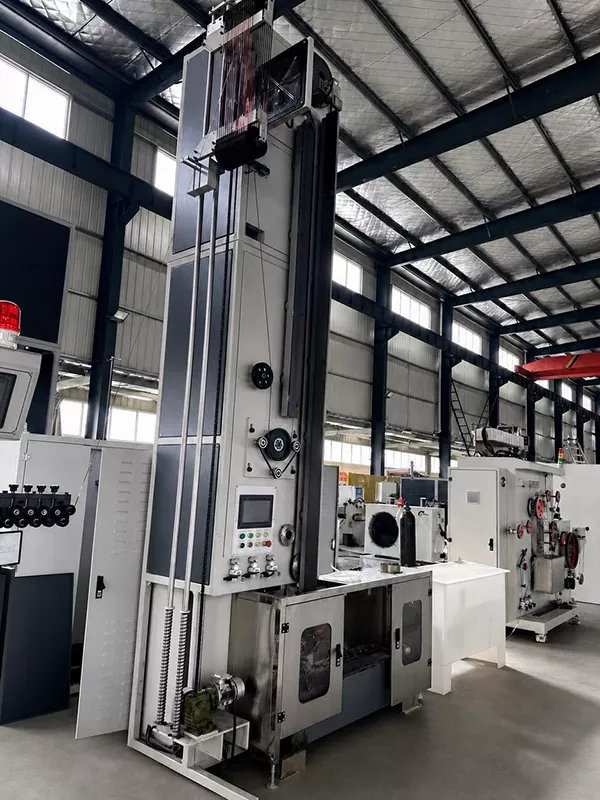

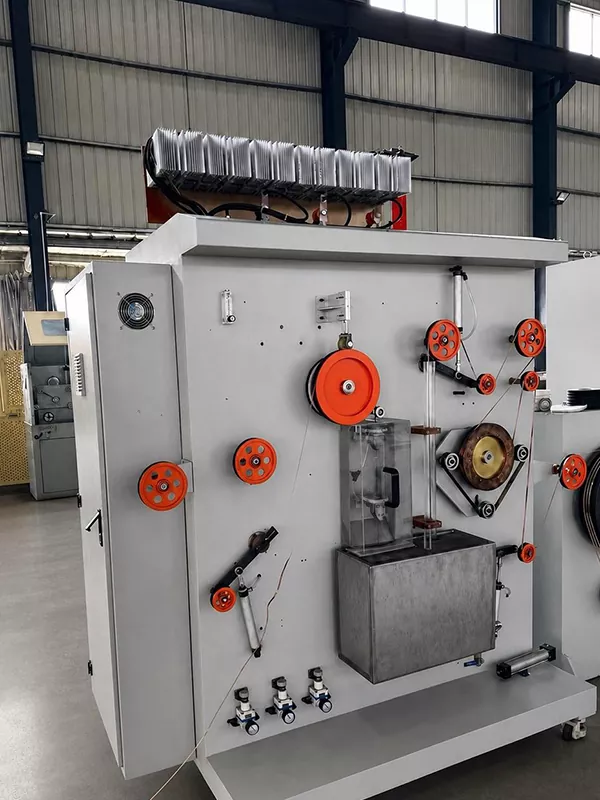

Қалайы жабыны

Ыстық қаңылтыр жабыны қолданылады. Ауа пышақтар қаңылтыр қабатының қалыңдығын басқарады, ал салқындату желдеткіштері бет сапасын тұрақтандыруға көмектеседі. Бір жақты қалайы жабынының қалыңдығы: 0,01-0,025 мм.

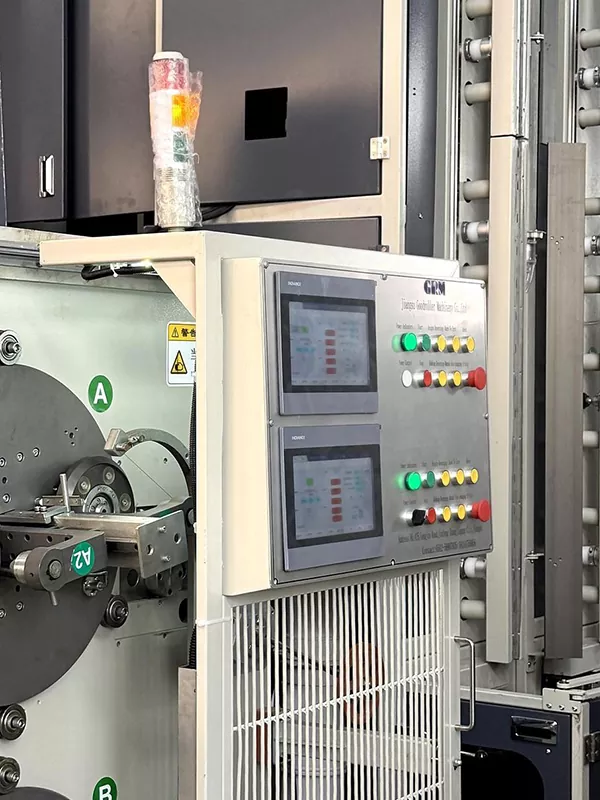

Катушкаларды автоматты түрде өзгерту

Қосымша функцияларға сервотраверинг, автоматты катушка ауыстыру, автоматты кесу және автоматты таспалау кіреді.

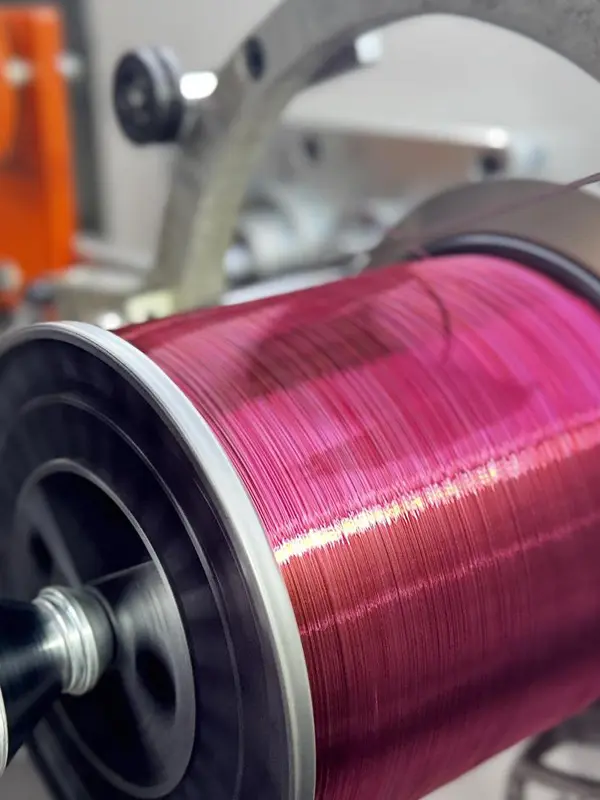

Дәлдікпен қабылдау

Спульді орау: 30 кг-ға дейін.

Құймақ орамының орамасы: қосымша 1-2 кг.

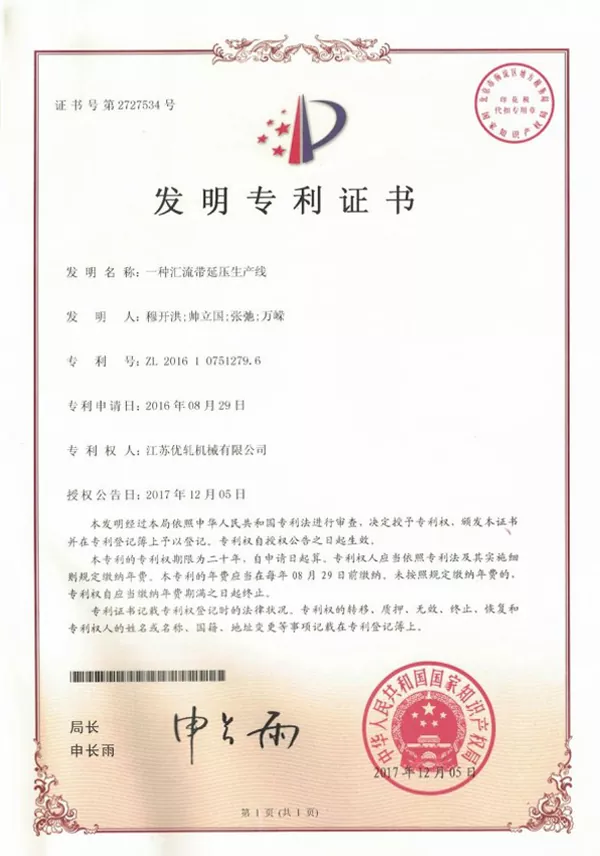

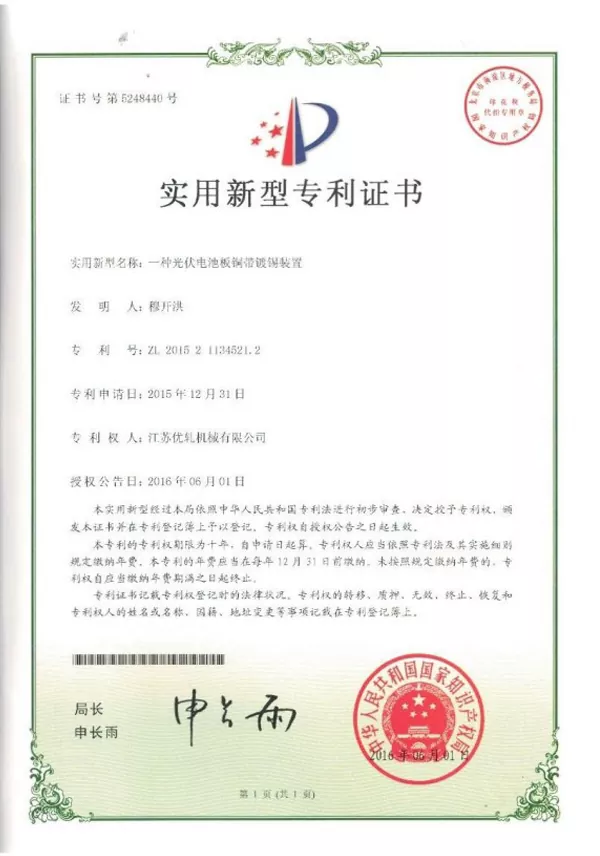

ҒЗТКЖ және патенттер

2015 жылдан бастап GRM PV өзара байланыс таспасы мен шиналық таспаға арналған өндірістік жабдықты әзірлеуді жалғастырды. Компания дәл прокатқа, өндірістік желіні біріктіруге және PV таспаны өндіру процестеріне қатысты бірнеше техникалық патенттерге ие болды.

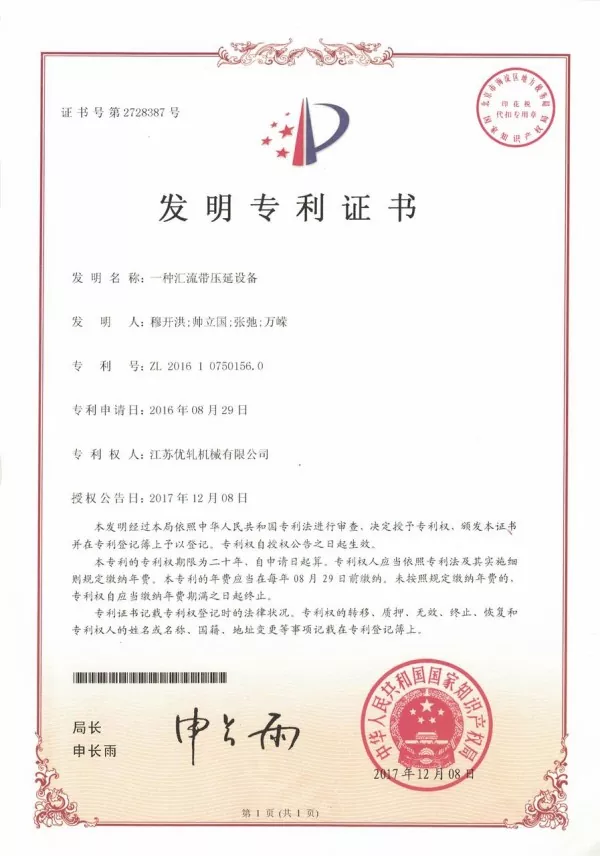

PV таспаны өндіруге арналған GRM патенттелген технологиялары

Негізгі мүмкіндіктер

Мыс сым кірісінен дайын қалайы қапталған шиналық таспаның шығуына дейін үздіксіз өндіріс.
Жақсартылған өлшем консистенциясы, жабынның біркелкілігі және орама сапасы.
Кернеуді үйлестіру және автоматты қабылдау өндіріс үзілістерін және қолмен араласуды азайтуға көмектеседі.
Әр түрлі PV модулінің материалдарына қойылатын талаптарға арналған стандартты шиналық таспаны және шағылыстыратын шиналық лента өндірісін қолдайды.
PV таспа өндірушілеріне процесті басқаруға, өнімнің тұрақтылығына және өндіріс тиімділігіне бағытталған кешенді өндірістік шешімді ұсынады.

Жиі қойылатын сұрақтар

1.Дайын өнімнің өлшем диапазоны қандай?

Аяқталған ені: 3-8 мм.

Дайын қалыңдығы: 0,2-0,4 мм.

2.Толеранттылық пен механикалық қасиеттердің диапазондары қандай?

Ені төзімділігі: ±0,085 мм.

Қалыңдығы төзімділік: ±0,01 мм.

Созылу беріктігі: ≥260 МПа.

Шығымдылық күші: 90-130 МПа.

3.Қалайы жабынның қандай әдісі қолданылады?

Сызық екі бүйір жиегін қоса алғанда, таспаның айналасын толық жабатын ыстықтай қаңылтыр жабынын пайдаланады.

4.Өнімнің ені мен қалыңдығы қалай өлшенеді?

Төрт стендті прокат станының төртінші стенді екі лазерлік өлшеу жүйесімен жабдықталған, біреуі енін өлшеуге арналған, екіншісі қалыңдығын өлшеуге арналған. Өлшеу деректерін HMI-де көрсетуге болады.

5.Қандай материалдарды өңдеуге болады?

PV шина таспасын өндіру желісі негізінен TU1 оттегісіз мыс сымына арналған. Әртүрлі мыс қорытпаларына, өнімнің өлшемдеріне және арнайы таспа талаптарына сәйкес теңшелген конфигурациялар қамтамасыз етілуі мүмкін.
