CTC үздіксіз ауысатын өткізгіш сызығы

GRM илектеу станының CTC үздіксіз ауысатын өткізгіш желісі тұрақты жұмыс пен жоғары дәлдікпен мақтана алады, жылдамдықты реттеуді және теңшелген конфигурацияларды қолдайды және трансформаторда, жаңа энергетикалық көлікте, тұрмыстық техникада, медициналық және аэроғарыштық электр өрістерінде дәл сым өндірісінде кеңінен қолданылады. Бізбен хабарласыңы!

Сұрау жіберу

Өнім Сипаттамасы

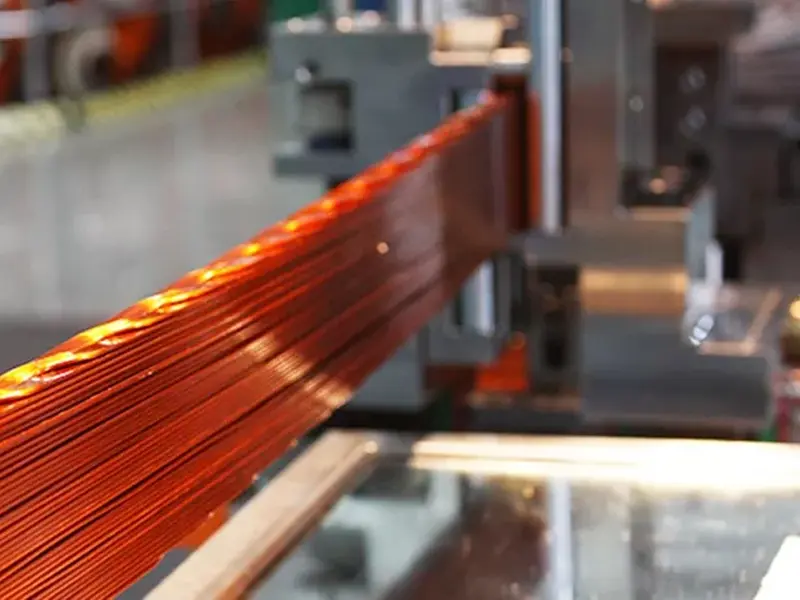

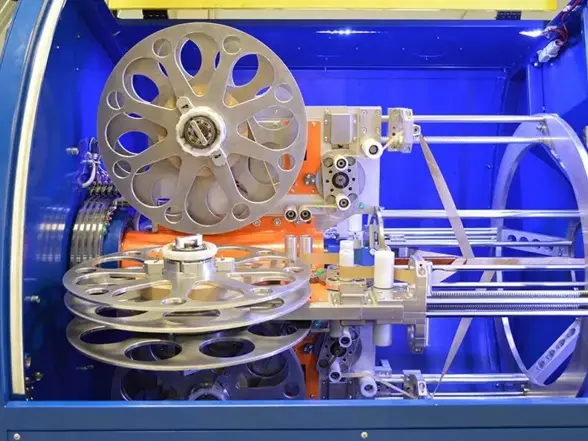

GRM прокат зауытының CTC үздіксіз ауыстырылатын өткізгіш желісі суық өңделген, оттегі жоқ жалпақ мыс сымдарды оқшаулағыш лакпен жабу және оларды оқшаулағыш қағаз және басқа оқшаулағыш материалдармен орау арқылы 5-тен 47-ге дейін тізбекті үздіксіз ауыстырады. Содан кейін өткізгіштер ықшам және ұқыпты орналастырылған тікбұрышты көлденең қимасы бар өткізгіштер шоғырына айналдырылады.

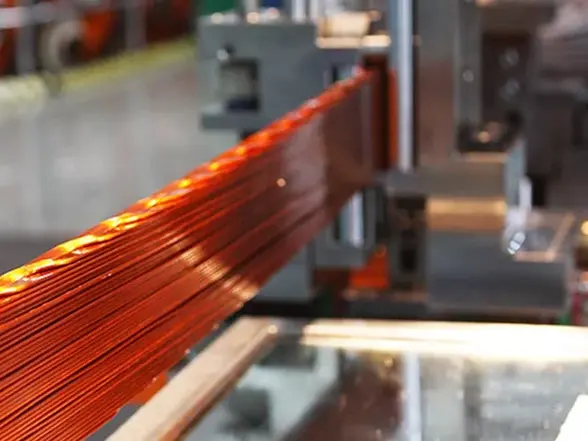

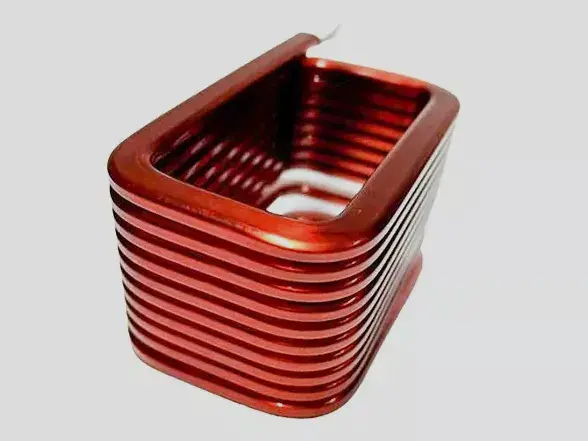

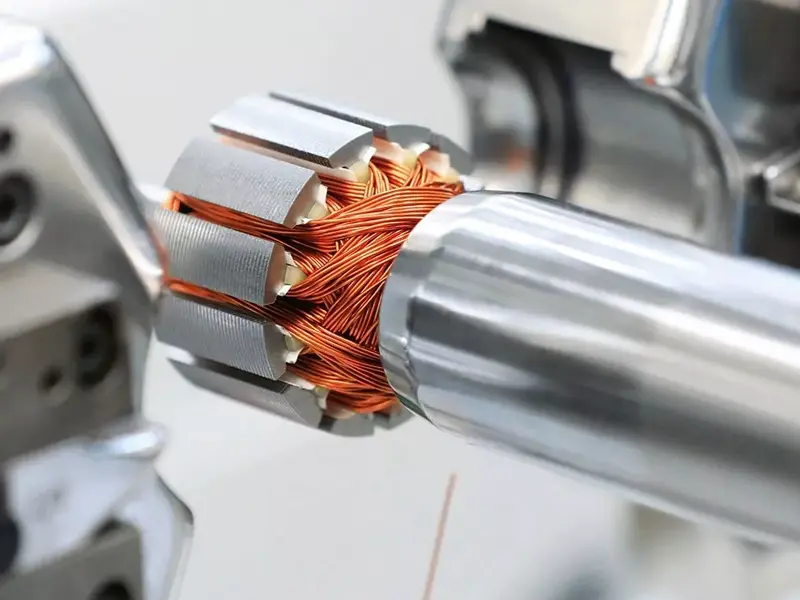

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

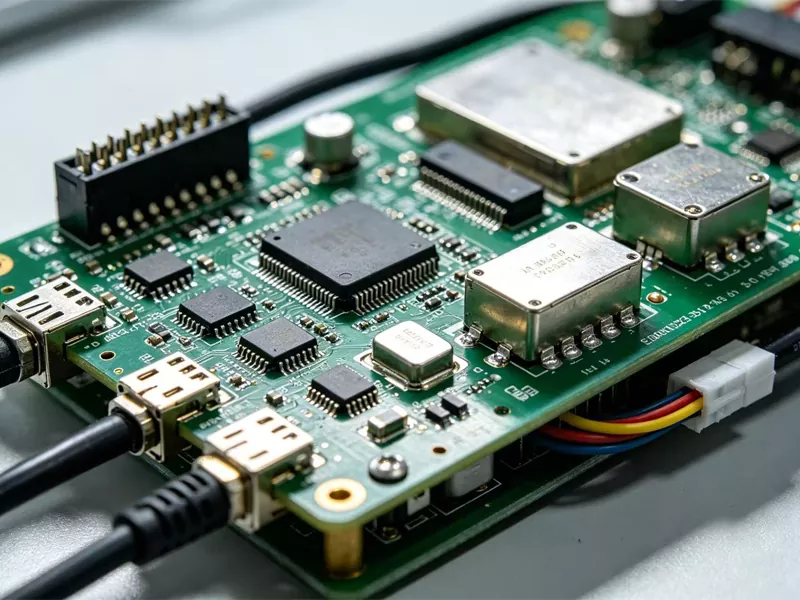

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Қолданбалы салалар

1. трансформатор орамдары

2. EV компоненттері

3. Тұрмыстық техника

4. Медициналық мақсаттағы бұйымдар

5. Аэроғарыштық электр тораптары

Негізгі процесс ағыны

Төлем → Параллельді бағыттау → Дәл транспозиция → Оқшаулау орау (қосымша) → Қабылдау

Техникалық сипаттамалар

Бір өткізгіштің параметрлері	Мин	Макс
Қалыңдығы	1,15 мм	3,15 мм
Ені	3,0 мм	12,5 мм
Ені/қалыңдық қатынасы	3:1	8:1
Эмаль қалыңдығы	0,08 мм	0,18 мм

CTC өткізгіш параметрлері	Мин	Макс
Өндіріс жылдамдығы	1 м/мин	15 м/мин
Өткізгіштер саны	5 (тақ)	47 (тақ)
Биіктігі (мм)	5.0	80.0
Ені (мм)	6.0	26.0
Транспозиция қадамы (мм)	20	280
Биіктік/Ені қатынасы	1:3	8:1
Транспозиция итеру жылдамдығы	colspan=“2”	150 рет/мин

Негізгі мүмкіндіктер

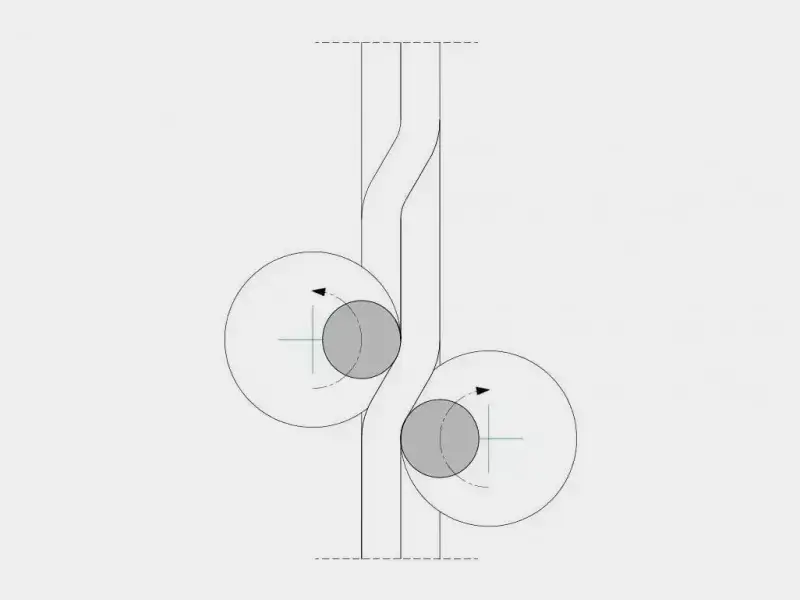

1. Өткізгіштерді тұрақты туралау үшін дәл транспозиция жүйесі

2. Үздіксіз ауыстырылатын CTC өткізгіш желісі эмальмен қапталған жалпақ мыс өткізгіштермен үйлесімді болуы мүмкін.

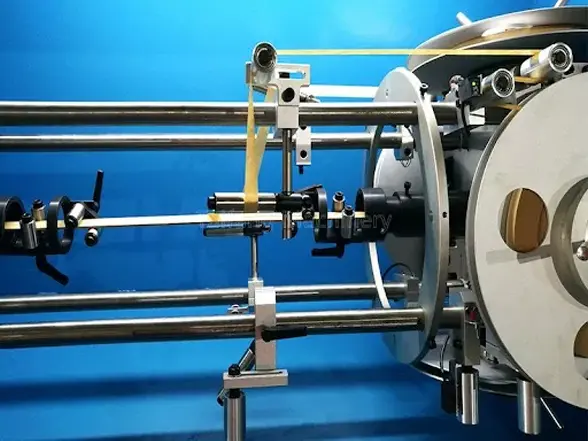

3. Қосымша оқшаулағыш қағазды орау құрылғысы

4. Сервомен басқарылатын керілу және орау жүйесі

Техникалық артықшылықтар

GRM өндірісі көп қабатты эмаль жабындары бар арнайы магниттік сымдарды өңдеуге қабілетті онлайн жабу және тексеру жүйелерімен жабдықталған. Бір мекемеде жаңа жабынды өңдеу электр кедергісін жақсартады және өткізгіш бетінің сапасын жақсартады. Үздіксіз онлайн бақылау әрі қарай өлшемдік сәйкестік пен ұзақ мерзімді жұмыс тұрақтылығын қамтамасыз етеді.

Жиі қойылатын сұрақтар

1. КТК өткізгіші дегеніміз не?

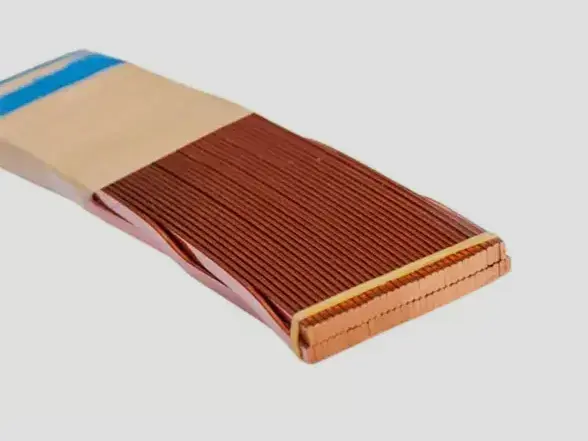

CTC (Үздіксіз ауыстырылатын өткізгіш) - трансформаторлардағы құйынды ток жоғалуын азайту үшін бірнеше оқшауланған жалпақ өткізгіштерді үздіксіз ауыстыру арқылы жасалған тікбұрышты өткізгіштер шоғыры.

2. Сызық қандай материалдарды өңдей алады?

Бұл желі негізінен эмальмен қапталған оттегісіз жалпақ мыс өткізгіштерге және олармен байланысты магниттік сым материалдарына арналған.

3. Машинаны теңшеуге болады ма?

Иә. GRM өткізгіш өлшемдеріне, өндіріс жылдамдығына, оқшаулау құрылымына және зауыт орналасуына сәйкес теңшелген конфигурацияларды қамтамасыз етеді.

Магниттік сым өндірісін жаңартуға дайынсыз ба?

Дәл жазық сымды өңдеуге, трансформаторлық қолданбаларға және кеңейтілген магниттік сым өндірісіне бейімделген CTC өткізгіштерін өндіру шешімдері үшін GRM компаниясына хабарласыңыз.
